项目名称：苏州常熟尚湖•玫瑰园

项目简介：苏州常熟尚湖•玫瑰园业主朱先生,安装一台5层别墅电梯将原来狭窄的楼梯打掉，工程量不小，楼梯和电梯预留的尺寸都需要经过严密计算，既能保证电梯的要求也要提供步梯空间的尺寸，为了把更多的尺寸留给别墅电梯安装，Gulion巨菱工程师建议重新选择位置再浇灌一个楼梯，作为常规的应急通道使用，通过多次交流汲取朱先生的建议和要求，工程师给出了5层别墅装电梯方案。

通过Gulion巨菱工程师上门实地勘测，给出朱先生家5层别墅装电梯设计方案如下：

电梯类型：Gulion巨菱 GT810系列

层站数：5层5站5门

预留空间：1750*1400mm（孔洞净尺寸）

电梯轿厢面积：1190*1000*2100mm（宽*深*高）

开门尺寸：750*2000mm（宽*高）

额定载重：400kg(可乘4-5人)

驱动方式：钢带曳引式

开门方式：自动中分门（自动双开门）

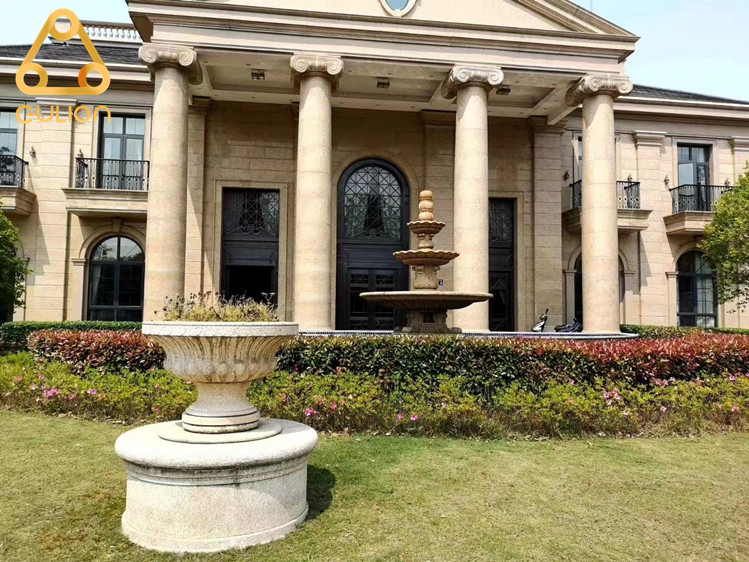

苏州常熟朱先生 别墅外形图

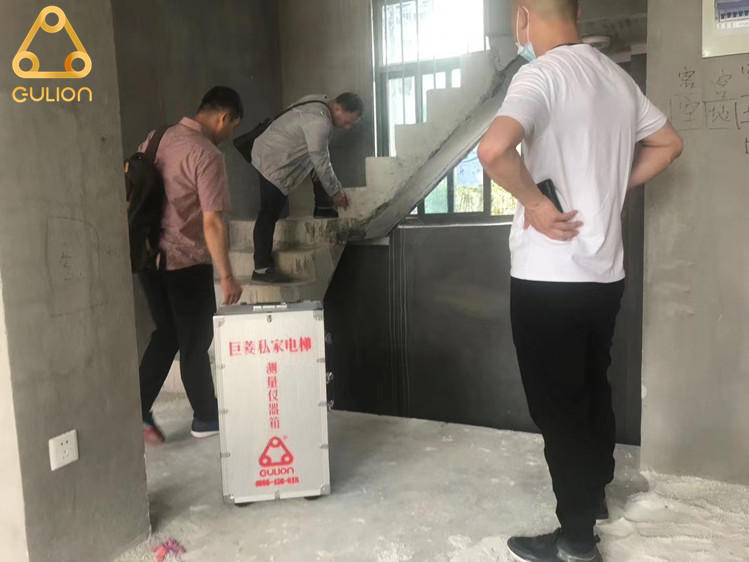

1平方米不到空间改造成1750mm*1400mm

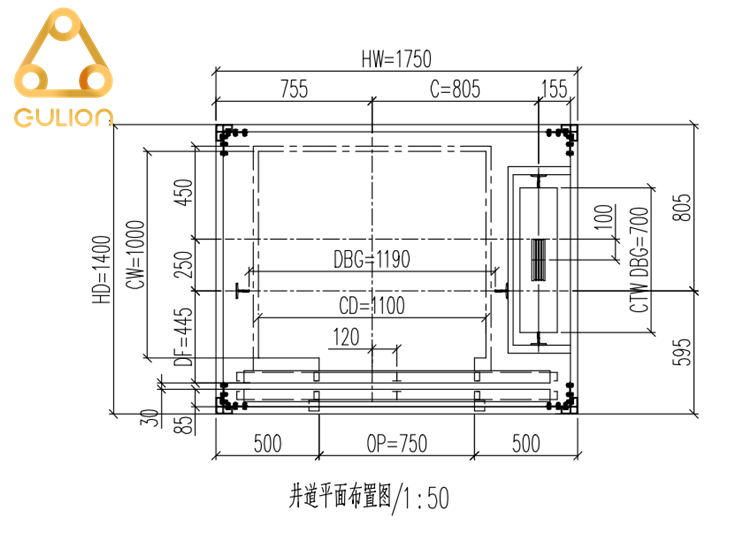

5层别墅装电梯平面设计图

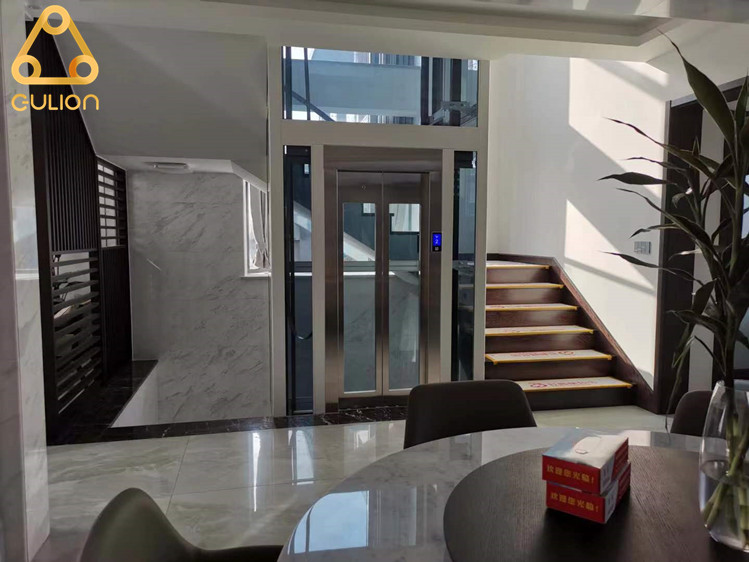

后期安装实际效果原图-一楼大厅蓝星灰玻璃+百搭白色井道现代大气

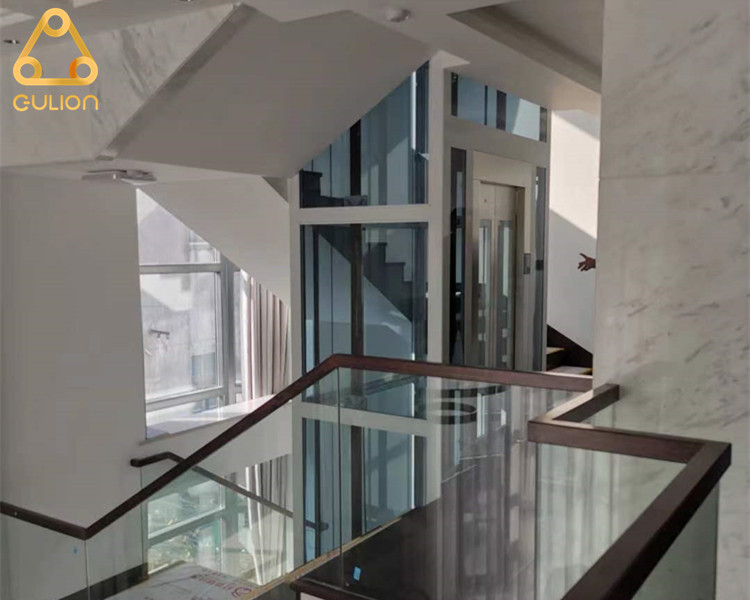

5层别墅装电梯整体效果图-楼梯中间节约空间

       以上是苏州常熟尚湖•玫瑰园朱先生的5层别墅装电梯安装尺寸以及实景效果图分享。通过这个真实案例可以给大家带来一些参考价值，更多人性化细节设计，可以咨询我们Gulion巨菱工程师。
